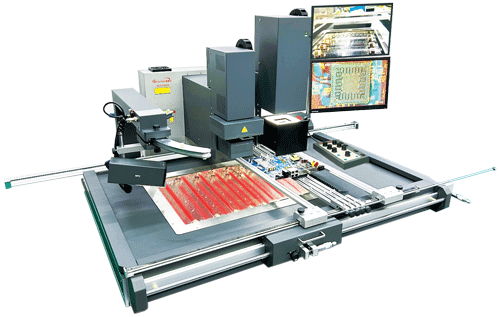

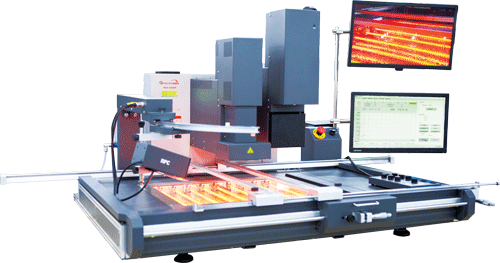

IR紅外線燈管拆焊系統
---------------------------------------------------------------------------------------------------------
|
輸入工作電壓 |
AC220V/50~60Hz(單相30A/須接地插) |
|
總功率 |
6200W(Max) |
|
上部紅外線燈管功率 |
170W×10=1700W(IR紅外線燈管/波長約2~8µ) |
|
底部紅外線燈管功率 |
500W×9=4500W(IR紅外線燈管) |
|
上部發熱器尺寸 |
20mm~90mm(X-Y方向為可調式視窗) |
|
拆焊BGA元件尺寸 |
2mm×2mm~90mm×90mm |
|
底部紅外線燈管發熱器尺寸 |
500mm×400mm |
|
承載最大PC板尺寸 |
700mm×680mm |
|
Z軸最大行程 |
128mm |
|
Z軸傳動馬達 |
步進馬達+PLC |
|
LCD顯示視窗 |
67.5×23.5mm/16×2個字元 |
|
上部冷卻風扇 |
24V/300mA/15CFM |
|
外接K型感溫器 |
3通道 |
|
鐳射對位管 |
5V/30mA 2只 |
|
保險絲管 |
5A/220V×2個；20A/220V×1個 |
|
通訊 IRSOFT溫度軟體 |
USB介面執行通訊協議(可與PC聯機/另選購Win10/64位元) |
|
紅外線測溫感測器 |
非接觸式紅外線偵測BGA零件溫度/測溫範圍0~300℃ |
|
真空泵 |
外接乾燥潔淨高壓氣源 |
|
尺寸 |
1200 (L)×990(W)×780(H)mm(含線性滑軌L/1755mm) |
|
重量 |
約180Kg |
/BGA3000DX/(018-02)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-1%E4%B8%8A%E9%83%A8%E5%8A%A0%E7%86%B1%E5%99%A8%E5%9C%96)-520.jpg)

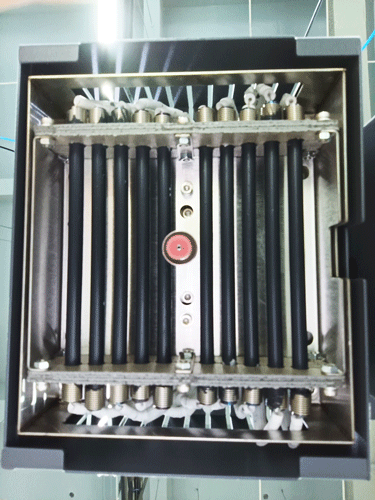

上部IR紅外線燈管發熱器
/BGA3000DX/(018-03)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A71-%E5%BA%95%E9%83%A8%E5%A4%96%E7%B7%9A%E7%87%88%E7%AE%A1%E5%9C%96)-520.jpg)
底部IR紅外線燈管發熱器
/BGA3000DX/(018-05)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A71-IRsoft%E4%BB%8B%E9%9D%A2%E5%9C%96)-520.jpg)
IRsoft 拆焊流程溫度控制軟體
/BGA3000DX/BGA%E6%8E%A7%E5%88%B6%E7%9B%92.gif)
IR/PL操作控制盤
PL精密對位元件放置系統
---------------------------------------------------------------------------------------------------------
|
功率 |
約15W |
|
攝影機 |
238 萬有效像素 30 倍光學，12 倍數碼(自動變焦組合最大360倍) 高清1920*1080P |
|
真空泵 |
外接乾燥潔淨空壓氣源 |
|
Z軸BGA元件放置最大行程 |
180mm |
|
Y軸菱鏡模組最大行程 |
100mm |
|
BGA零件尺寸 |
2mm×2mm~80mm×80mm |
/BGA3000DX/(019-02)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2%E5%85%89%E5%AD%B8%E8%8F%B1%E9%8F%A1%E5%B0%8D%E4%BD%8D)-520.jpg)

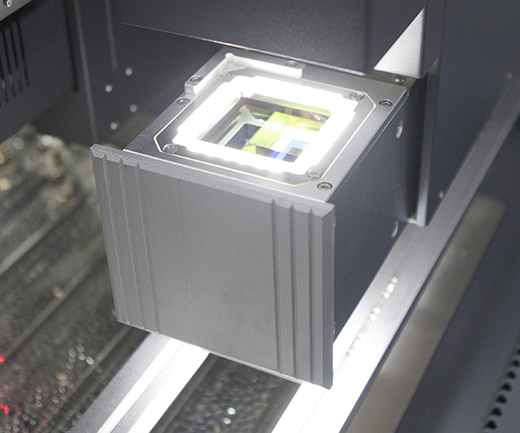

PL光學菱鏡對位
/BGA3000DX/(019-03)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2%E9%9B%B6%E4%BB%B6%E5%B0%8D%E4%BD%8D%E8%AA%BF%E6%95%B4%E4%BD%8D)-520.jpg)
PL零件對位調整
/BGA3000DX/(019-04)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2PC%E6%9D%BF%E5%9B%BA%E5%AE%9A%E5%A4%BE%E5%85%B7%E4%BD%8D)-520.jpg)
PC板固定夾具/元件吸嘴盤
RPC錫球溶錫監視攝影機系統
---------------------------------------------------------------------------------------------------------
|
功率 |
約15W |
|
攝影機 |
238 萬有效像素 30 倍光學，12 倍數碼(自動變焦組合最大360倍) 高清1920*1080P LED輔助照明 |
|
操作控制 |
多功能PL操作鍵盤 |
/BGA3000DX/(019-07)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2RPC%E9%8C%AB%E7%90%83%E6%BA%B6%E9%8C%AB%E5%9C%96%E6%AA%94)-520.jpg)
RPC錫球溶錫攝影機
/BGA3000DX/(019-05)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2PC%E9%8C%AB%E7%90%83%E9%8C%AB%E5%89%8D%E5%9C%96%E6%AA%94)20210310.jpg)
BGA零件錫球迴焊前
/BGA3000DX/(019-06)BGA3000D(%E5%8A%9F%E8%83%BD%E7%89%B9%E6%80%A7-2PC%E9%8C%AB%E7%90%83%E9%8C%AB%E5%BE%8C%E5%9C%96%E6%AA%94)20210310.jpg)
BGA錫球回焊完成後
